El módulo LED RGB WS2812B es un módulo pequeño con una gran intensidad de color. Incorpora un LED especial integrado que contiene tres LED independientes (rojo, verde y azul), así como un circuito integrado de control inteligente que controla cada LED individualmente. Cada color tiene 256 niveles de intensidad, lo que permite al módulo producir colores de 24 bits, o más de 16 millones de colores. Cada módulo se controla mediante un protocolo serie especial. Este protocolo permite conectar varios módulos en cadena para que un solo microcontrolador pueda controlarlos todos con una sola señal de datos. Se puede conectar cualquier número de estos módulos conectando el pin de salida de datos (DO) de un módulo con el pin de entrada de datos (DI) de otro.
Precaución : ¡Estos LED son extremadamente brillantes! Evite mirarlos directamente de cerca cuando estén encendidos.
Características:
- Conecte muchos de ellos para crear un conjunto de luces direccionables individualmente
- Con color de 24 bits, cada módulo puede mostrar más de 16 millones de colores únicos del arco iris.
- El tamaño pequeño del módulo es compatible con la placa de pruebas con un espacio entre cabezales de 0,1".
- Controlar todos los LED en una cadena con un solo pin de E/S
Nota: El WS2812B está diseñado para funcionar con dispositivos de alta velocidad de 5 voltios. Requiere una fuente de alimentación de 3,5 a 5,3 voltios y señales de datos que alcancen al menos el 70 % del voltaje de la fuente de alimentación; por lo tanto, se requiere una señal de 3,6 voltios o superior al alimentarse con una fuente de 5 voltios. Para utilizar una señal de 3,3 voltios, incluyendo las generadas por el microcontrolador Propeller, recomendamos alimentar el módulo WS2812B con una fuente de alimentación de 3,5 a 4,75 voltios. Para cumplir con la sincronización de la señal, recomendamos un microcontrolador que funcione a 15 MIPS o más. La serie BASIC Stamp no es capaz de generar señales compatibles con el WS2812B.
Detalles:
- Requisitos de voltaje: 5 V
- Requisitos de corriente: hasta 50 mA
- Comunicación: Serie asíncrona personalizada
- Dimensiones: 0,5 pulgadas x 0,4 pulgadas (1,27 cm x 1,02 cm)
- Rango de temperatura de funcionamiento: -13 a +172 °F (-25 a +80 °C)

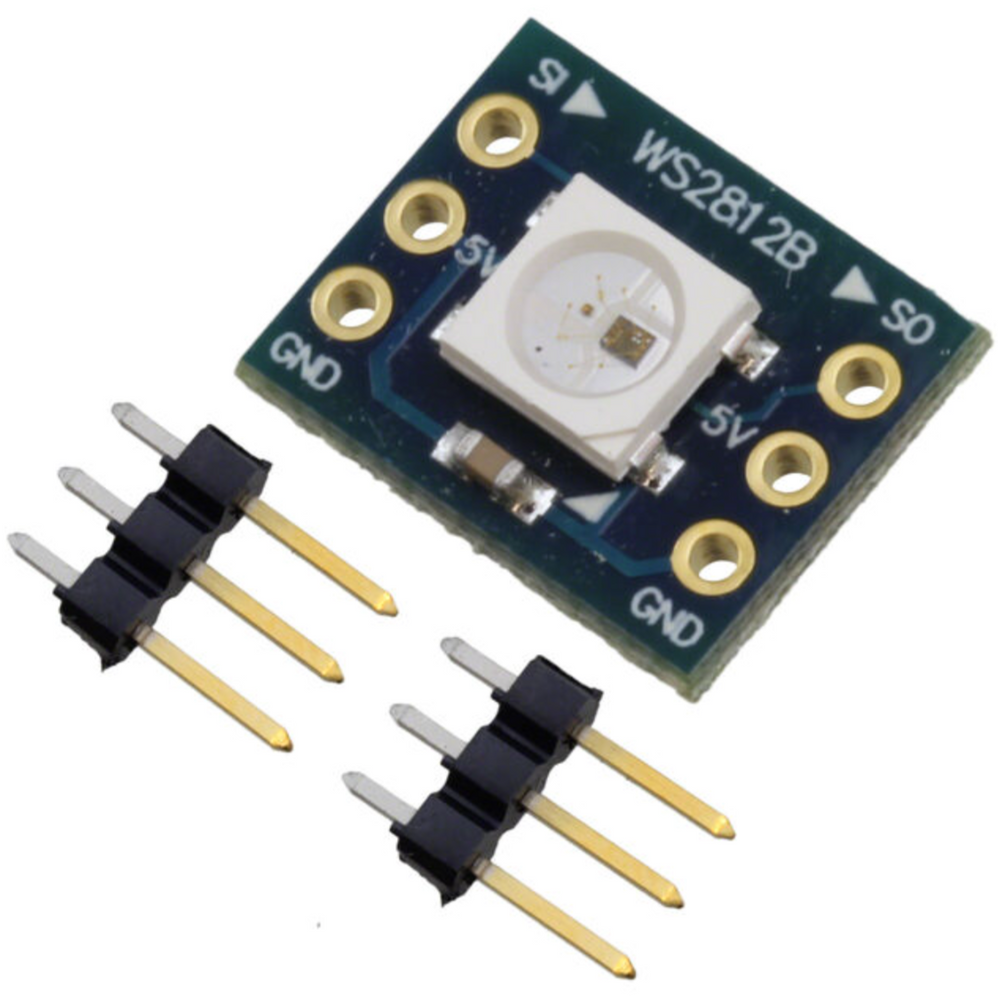

Contenido del kit:
- (1) Módulo LED RGB WS2812B
- (2) Conector de 3 pines
